Рейка дорожная КП-231e РДТ
Предназначена для измерений параметров уклонов и других геометрических параметров автомобильных дорог и аэродромов по ГОСТ 33383-2015, ГОСТ Р 56925-2016.

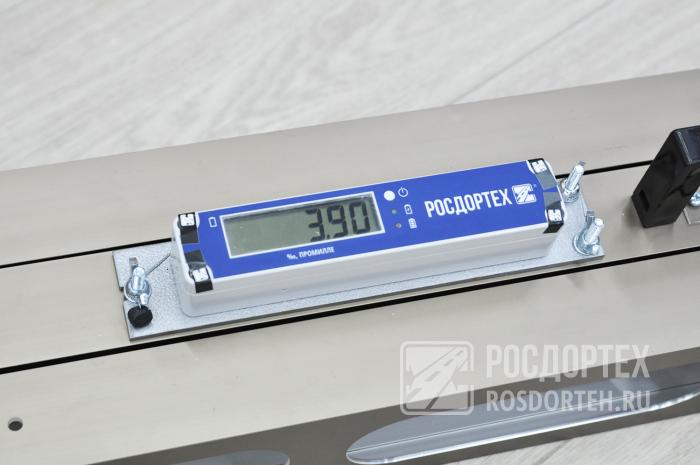

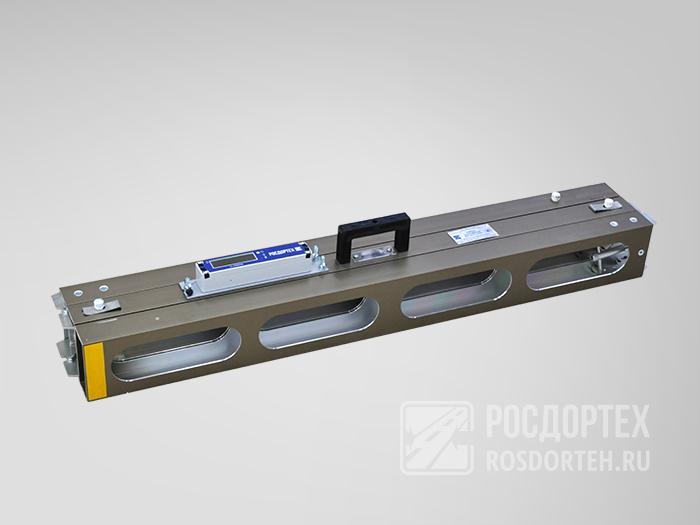

Состоит из жёсткого прямолинейного профиля трехсекционной конструкции, блока измерений уклонов «электронного уклономера» (прибора для точного определения уклона поверхности относительно горизонта), эклиметра (устройства для приближенного определения уклона поверхности относительно горизонта) и промерника клинового (для измерения неровностей покрытий автомобильных дорог).
| Технические характеристики | класс прочности | ||
| 0 | 1 | 2 | |
| Диапазон измерений уклонов, ‰ | от - 56 до + 120 | ||
| Шаг дискретности цифрового отсчетного устройства, ‰ | 0,01 | 0,1 | 0,1 |
| Пределы допускаемой абсолютной погрешности измерений уклонов, ‰ | ±0,5 | ±1 | ±2 |
| Отклонение от прямолинейности прод. профиля опорной грани рейки, мм | 5±2 | ||
| Шаг меток на боковой грани рейки, и расстояние от крайних меток до торцов, мм | от 0 до 1:1 | ||
| Диапазон измерений крутизны заложения откосов и насыпей (шкала эклиметра) | 50±0,5 | ||
| Ширина плоских граней промерника клинового, мм | 50±0,5 | ||
| Угол между поверхностями граней промерника клинового | 5°45’±5’ | ||
|
Диапазон измерений промерником клиновым, мм |
|||
| неровностей (просветов под рейкой, или зазора) | от 1 до 15 | ||
| толщины слоев покрытии | от 5 до 150 | ||
| Длина рейки в рабочем состоянии, мм | 3000±2 | ||
| Ширина опорной грани рейки, мм | 50±2 | ||
